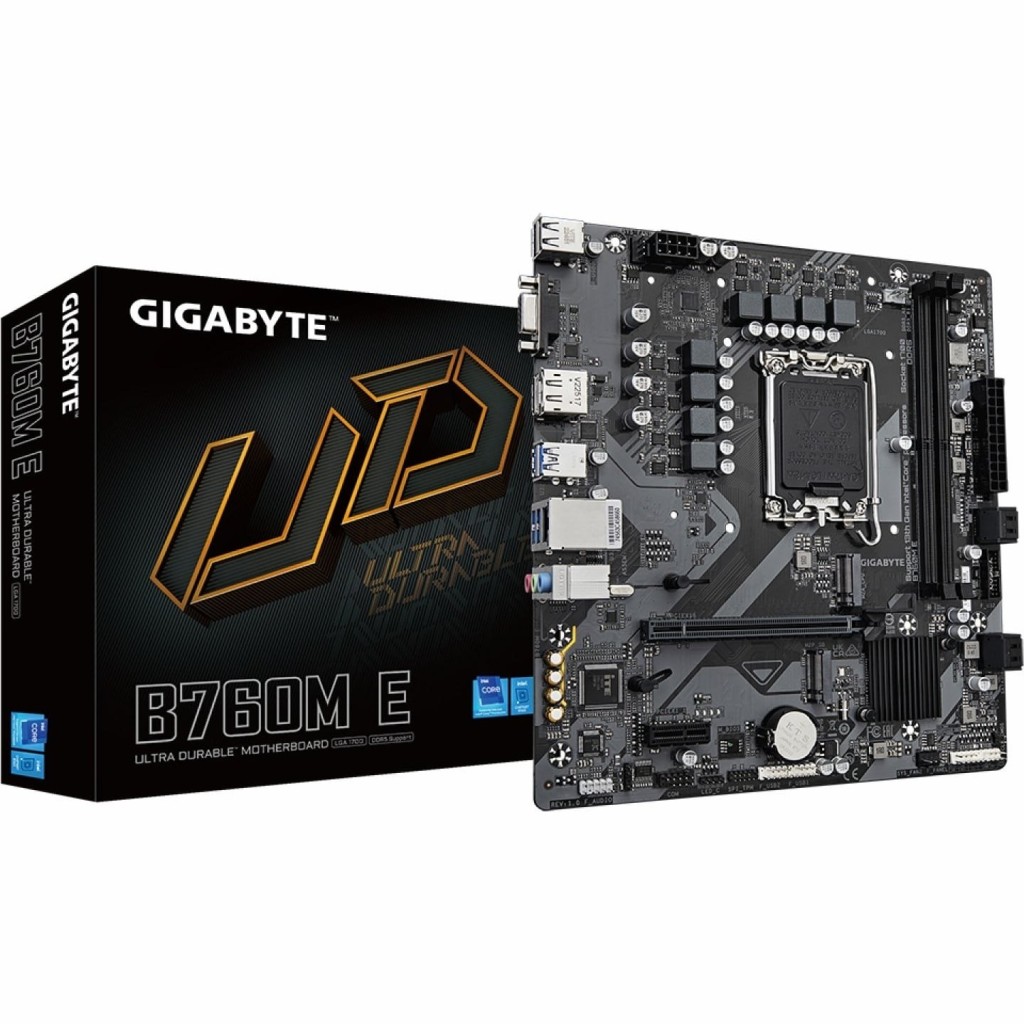

مادربرد گیگابایت مدل B760M E DDR5
مشخصات فیزیکی |
|
| ابعاد | 230x215x60 میلی‌متر |
| فرم فاکتور | microATX |
پردازنده و چیپ ست |
|
| نوع سوکت پردازنده | Intel LGA 1700 |
| چیپ‌ست | Intel B760 |
| برد تغذیه | 8 فاز |
| پردازنده های پشتیبانی شده | LGA1700 socket: Support for the 14th, 13th, and 12th Generation Intel® Core™, Pentium® Gold and Celeron® Processors L3 cache varies with CPU (Please refer “CPU Support List” for more information.) |
| پشتیبانی از RAID | خیر |
حافظه رم |
|
| تعداد اسلات حافظه | 2 عدد |
| پیکربندی حافظه | دو کاناله |
| حداکثر حافظه پشتیبانی شده | 96 گیگابایت |
| استانداردهای حافظه | Support for DDR5 7200(O.C.) /7000(O.C.) /6800(O.C.) /6600(O.C.) / 6400(O.C.) / 6200(O.C.) / 6000(O.C.) / 5800(O.C.) / 5600(O.C.) / 5400(O.C.) / 5200(O.C.) / 4800 / 4000 MT/s memory modules |
| پروفایل حافظه XMP | ✓ |
| پروفایل حافظه AMP | ❌ |
کارت گرافیک |
|
| اسلات PCI Express x16 | 1 عدد |
| گرافیک داخلی | Integrated Graphics Processor-Intel® HD Graphics support: – 1x D-Sub port, supporting a maximum resolution of 1920×1200@60 Hz – 1x DisplayPort, supporting a maximum resolution of 4096×2304@60 Hz * Support for DisplayPort 1.2 version and HDCP 2.3– 1 x HDMI port, supporting a maximum resolution of 4096×2160@60 Hz * Support for HDMI 2.1 version and HDCP 2.3. ** Support native HDMI 2.1 TMDS compatible ports. |
| پشتیبانی از SLI | ❌ |
| پشتیبانی از Crossfire | ❌ |
| نوع تخصیص مسیر | 1x PCI Express x16 slot, supporting PCIe 4.0 and running at x16 * The PCIEX16 slot can only support a graphics card or an NVMe SSD.Chipset: – 1x PCI Express x1 slot, supporting PCIe 3.0 and running at x1 |
اتصالات داخلی |
|
| اسلات PCI Express x1 | 1 عدد |
| تعداد هدر USB 3.1 Type-C | ❌ |
| اسلات PCI Express x4 | ❌ |
| اسلات PCI | ❌ |
| کانکتور SATA 3.0 | 4 عدد |
| کانکتور SATA 2.0 | ❌ |
| کانکتور eSATA | ❌ |
| کانکتور M.2 | 2 عدد |
| کانکتور Thunderbolt | ❌ |
| مجموع کانکتور فن | 3 عدد |
| کانکتورهای برق | کانکتور برق اصلی 24 پبن ATX , کانکتور برق 8 پین ATX |
| دکمه‌ها، سوییچ‌ها، جامپرها و کنترلرها | ۱ عدد Clear CMOS jumper |
| هدر Front panel | ✓ |
| هدر Front Panel Audio | ✓ |
| هدر Serial port | ✓ |
| هدر خروجی S/PDIF | 1 عدد |
| هدر Trusted Platform Module | 1 عدد |
| هدر USB 2.0/1.1 | 2 عدد |
| هدر USB 3.2 | 1 عدد |
پنل پشتی |
|
| پورت PS/2 | ❌ |
| پورت USB 2.0/1.1 | 2 عدد |
| پورت USB 3.0 | ❌ |
| پورت USB 3.1 | ❌ |
| پورت USB 3.2 Gen 1 | 4 عدد |
| پورت USB 3.2 Gen 2 | ❌ |
| پورت USB 4.0 | ❌ |
| پورت USB Type-C | ❌ |
| پورت USB 3.2 Type-C | ❌ |
| پورت VGA Serial | ❌ |
| پورت D-Sub | 1 عدد |
| پورت LPT Parallel | ❌ |
| پورت DVI | ❌ |
| پورت HDMI | ✓ |
| پورت DisplayPort | 1 عدد |
| پورت DisplayPort In Thunderbolt 3 | ❌ |
| پورت LAN | 1 عدد RJ-45 |
| کارت شبکه LAN | ✓ |
| کارت شبکه WLAN | ❌ |
| بلوتوث | ❌ |
| توضیحات کارت شبکه |
Realtek® GbE LAN chip (1 Gbps/100 Mbps/10 Mbps)
|
| کارت صدا | Realtek® Audio CODEC High Definition Audio 2/4/5.1/7.1-channel |
| جک 3.5 میلی‌متری | 3 عدد |
| خروجی صدای S/PDIF | ❌ |
| ورودی صدای S/PDIF | ❌ |
سایر مشخصات |
|
| بایوس دوگانه | ❌ |
| پنل اورکلاک | ❌ |
| سون سگمنت Debugging | ❌ |
